Панель станции управления
Страница скважины повторяет панель СУ: состояние, светодиоды, дисплей, токи, напряжения, частота, загрузка, сопротивление изоляции. Кривая U/F, последний пуск и останов с причиной.
ESP-ForumSCADAscada.esp-forum.com
ESP-ForumSCADAscada.esp-forum.com
Функции веб-интерфейса ESP-Forum SCADA для технолога.
Снимки экрана тестовой системы в работе.

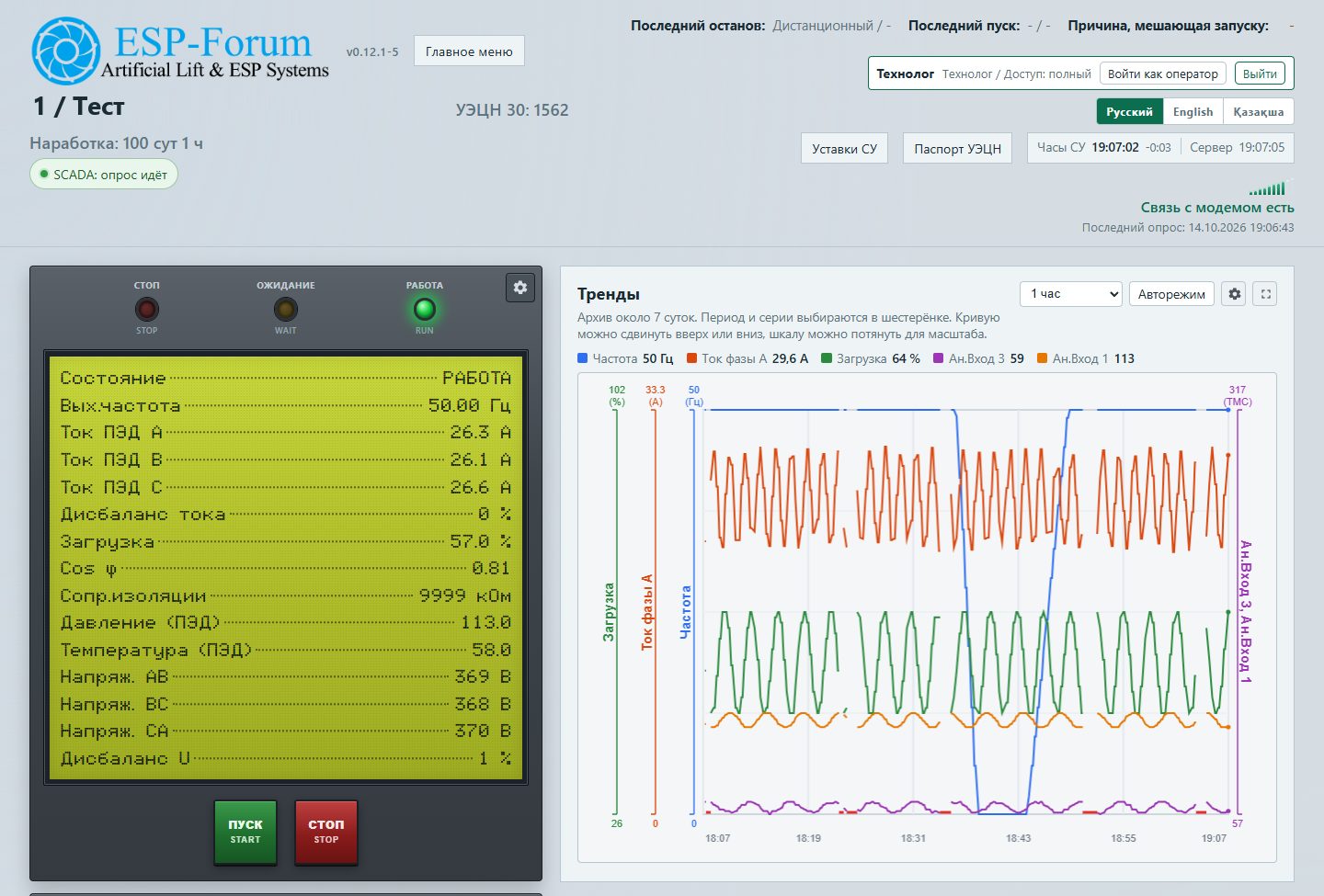

Страница скважины повторяет панель СУ: состояние, светодиоды, дисплей, токи, напряжения, частота, загрузка, сопротивление изоляции. Кривая U/F, последний пуск и останов с причиной.

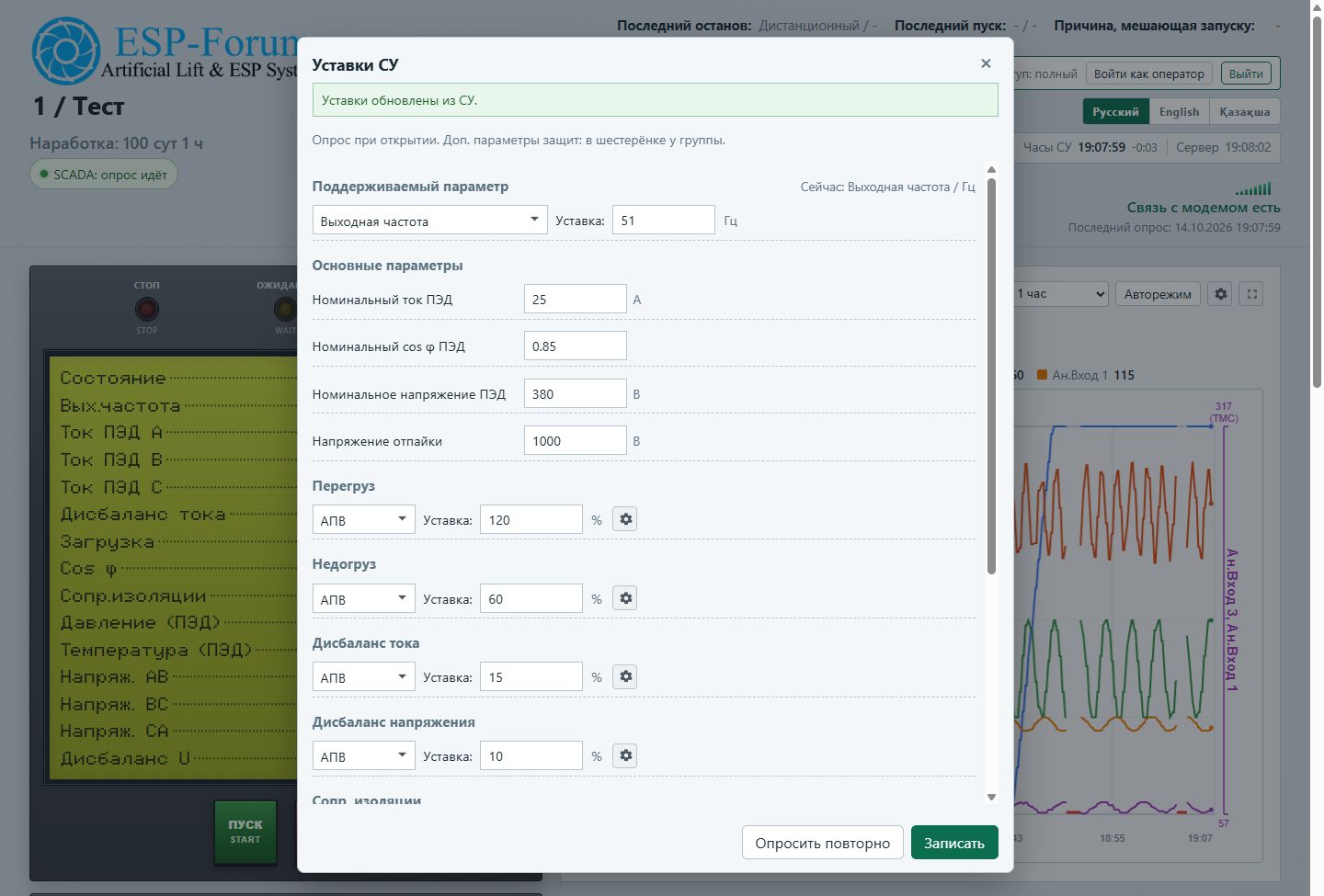

Чтение и изменение уставок защит, плановый пуск и останов насоса. Команды выполняются в общей очереди с опросом и не прерывают обновление текущих параметров.
Давление и температура на приёме насоса, температура двигателя, вибрация из штатной ТМС. Затрубное, линейное и буферное давление с датчиками на устье (опция).
Все параметры на одном графике, у каждой серии своя шкала. Кривые смещаются по вертикали, шкалы масштабируются. Раскладка запоминается для каждого пользователя и скважины.
История хранится на сервере. После обрыва связи пропуски трендов дозаполняются из собственного архива СУ, журнал событий СУ сохраняется на сервере.
Видно время СУ, уход часов и время сервера. Технолог может синхронизировать часы станции с сервером.

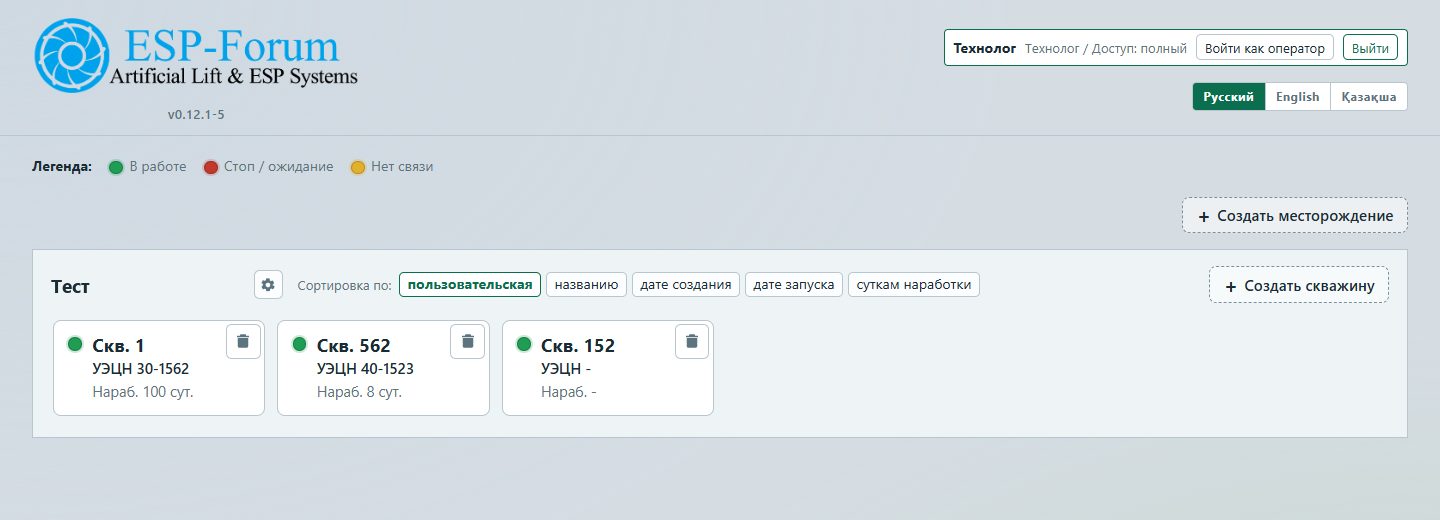

Главная с месторождениями и плитками скважин. Роли оператор, технолог, администратор. Каждый пользователь видит только свои месторождения. Вход по паролю. Для администратора и технолога двухфакторная аутентификация включается администратором на сервере.
Плитка скважины отображает состояние связи с модемом и ответ СУ. Под названием скважины доступен журнал ошибок за 24 часа.
Пуск, останов и изменение уставок подтверждаются вводом слова на языке интерфейса. Случайное нажатие не уходит в СУ.
Администратор видит, кто входил, управлял СУ и менял настройки. Записи хранятся несколько лет.
Пуск и останов скважины с причиной из СУ, все остановы или только по защитам. Администратору также потеря связи с модемом, её восстановление и состояние сервера. Каждый пользователь сам привязывает Telegram, выбирает события и язык. По умолчанию всё выключено.

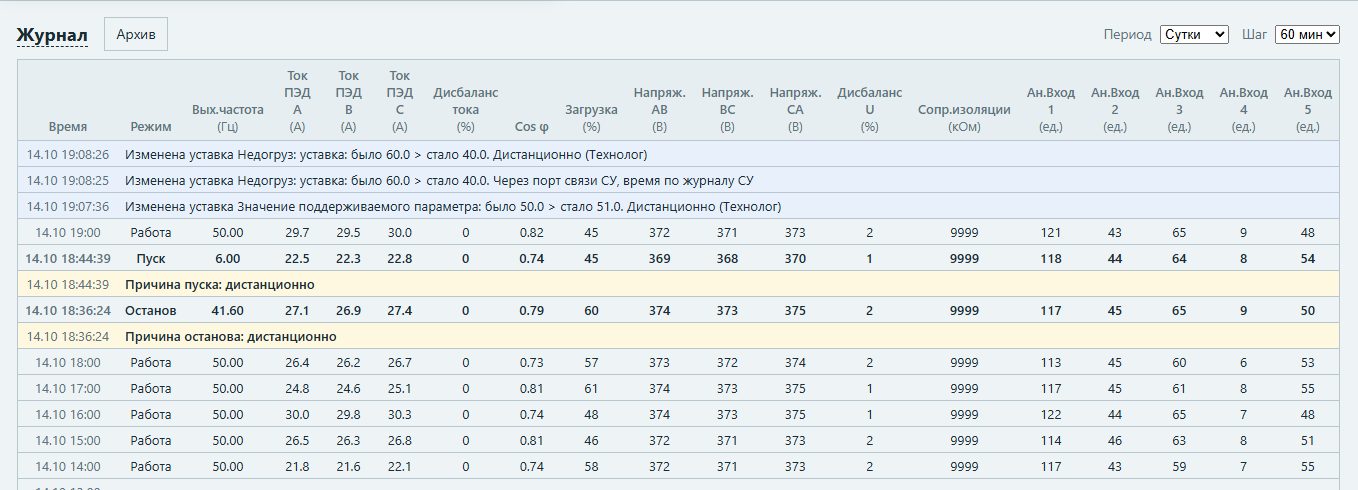

В журнале скважины и в выгрузке архива можно выбрать время СУ, время сервера или другой пояс. Выбор запоминается для пользователя.
Администратор на главной видит свободное место на дисках и результат ежедневного резервного копирования данных.
Сервер ежедневно сохраняет снимок данных и настроек. Кратковременные тренды в снимок не входят.
Опрос рассчитан на промысловые сети GSM/GPRS. Интерфейс с минимальным объёмом передаваемых данных. Поддерживается работа на общей линии RS-485 совместно с действующей системой опроса.
Веб-интерфейс для компьютера, планшета и смартфона. Языки: русский, английский, казахский.
В поставку входят карты регистров для СУ Электон, ИРЗ, Новомет, Борец, Триол, Эталон, Регион, Centrilift и ряда других. Для СУ с другой картой Modbus профиль добавляется по документации производителя. Совместимость с конкретной версией прошивки проверяется при обследовании.
| Где работает | На сервере поставщика. Собственный сервер заказчику не требуется |
|---|---|
| Обслуживание | Обновление и эксплуатацию сервера выполняет поставщик. Затраты заказчика на содержание сервера отсутствуют |
| Доработки | Заявки на доработку выполняются в сокращённые сроки: сервер и разработка у одного исполнителя |
| Защита | HTTPS с сертификатом, вход по паролю, двухфакторная аутентификация для привилегированных ролей |
| Рабочее место технолога | Современный браузер. Установка ПО не требуется |
