Басқару станциясының панелі

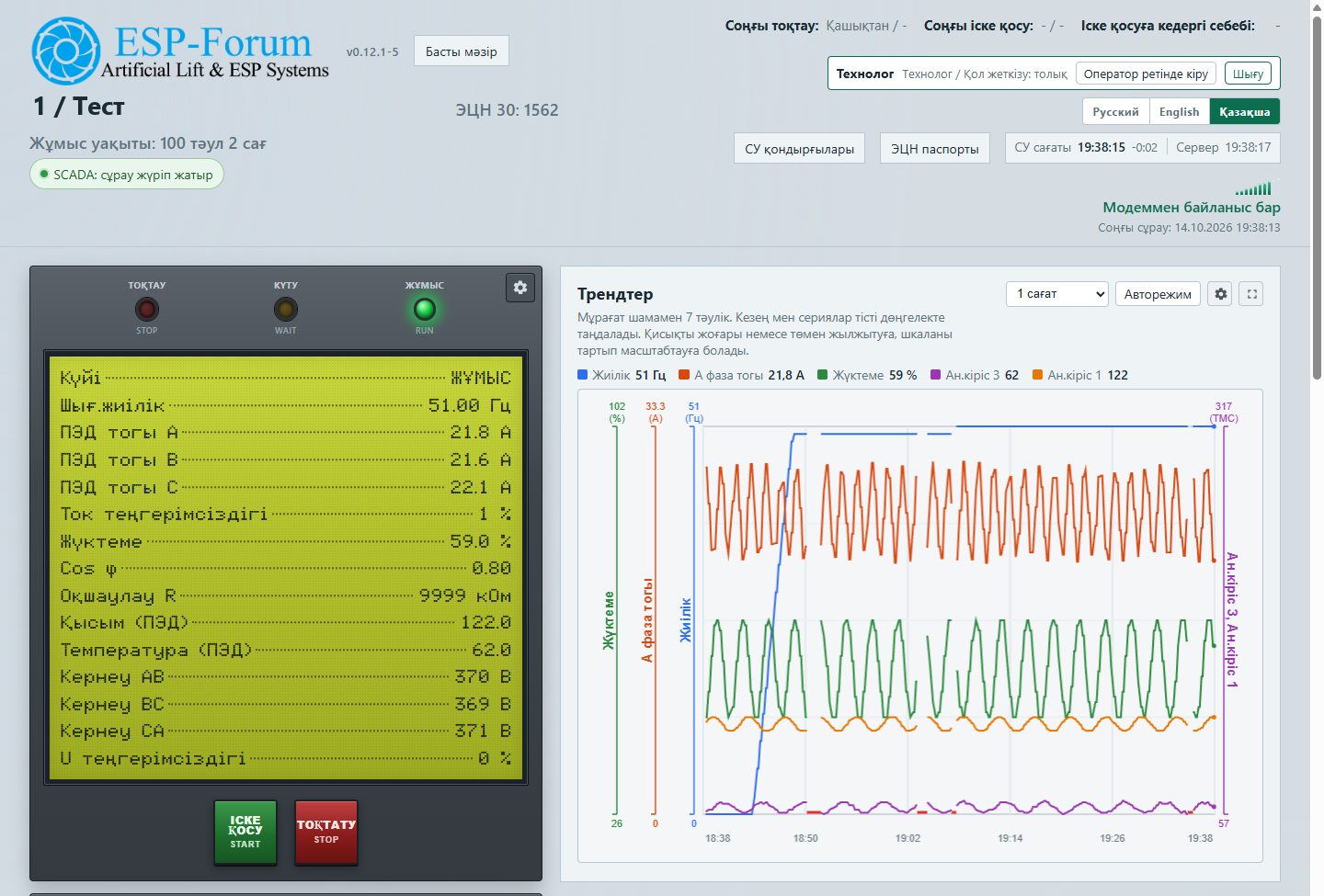

Ұңғыма беті СУ панелін қайталайды: күйі, жарық диодтары, дисплей, токтар, кернеулер, жиілік, жүктеме, оқшаулау кедергісі. U/F қисығы, соңғы іске қосу және себебімен соңғы тоқтату.
ESP-ForumSCADAscada.esp-forum.com
ESP-ForumSCADAscada.esp-forum.com
Технологқа арналған ESP-Forum SCADA веб-интерфейсінің функциялары.
Жұмыс істеп тұрған сынақ жүйесінің экран суреттері. Интерфейс тілі: қазақ, орыс немесе ағылшын.
Ұңғыма беті СУ панелін қайталайды: күйі, жарық диодтары, дисплей, токтар, кернеулер, жиілік, жүктеме, оқшаулау кедергісі. U/F қисығы, соңғы іске қосу және себебімен соңғы тоқтату.

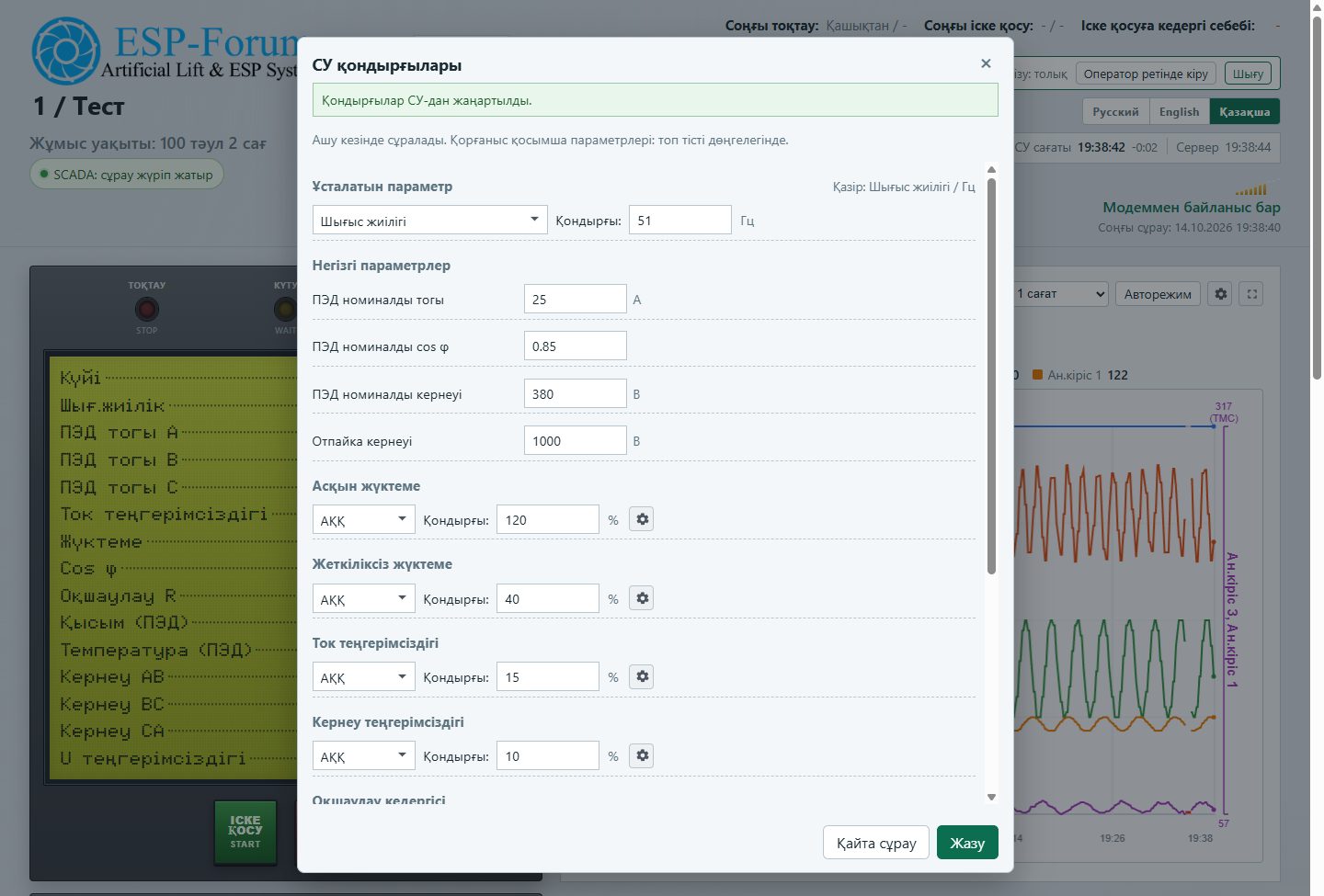

Қорғаныс мәндерін оқу және өзгерту, насосты жоспарлы іске қосу және тоқтату. Командалар сұраумен ортақ кезекте орындалады және ағымдағы параметрлердің жаңаруын тоқтатпайды.
Штаттық ТМС-тен насос қабылдауындағы қысым мен температура, қозғалтқыш температурасы, діріл. Сағадағы датчиктермен сақиналық, желілік және буферлік қысым (опция).
Барлық параметрлер бір графикте, әр серияның өз шкаласы бар. Қисықтар тігінен жылжиды, шкалалар масштабталады. Орналасу әр пайдаланушы мен ұңғыма үшін сақталады.

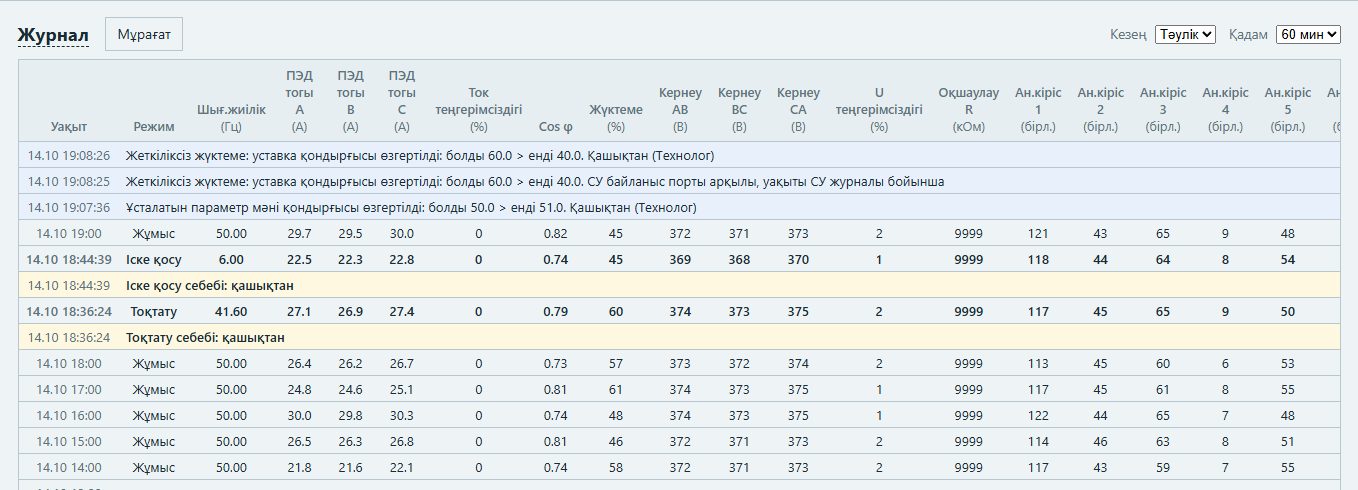

Тарих серверде сақталады. Байланыс үзілгеннен кейін трендтердегі олқылықтар СУ-дың өз мұрағатынан толықтырылады, СУ оқиғалар журналы серверде сақталады.
СУ уақыты, сағаттың ауытқуы және сервер уақыты көрінеді. Технолог станция сағатын сервермен синхрондай алады.

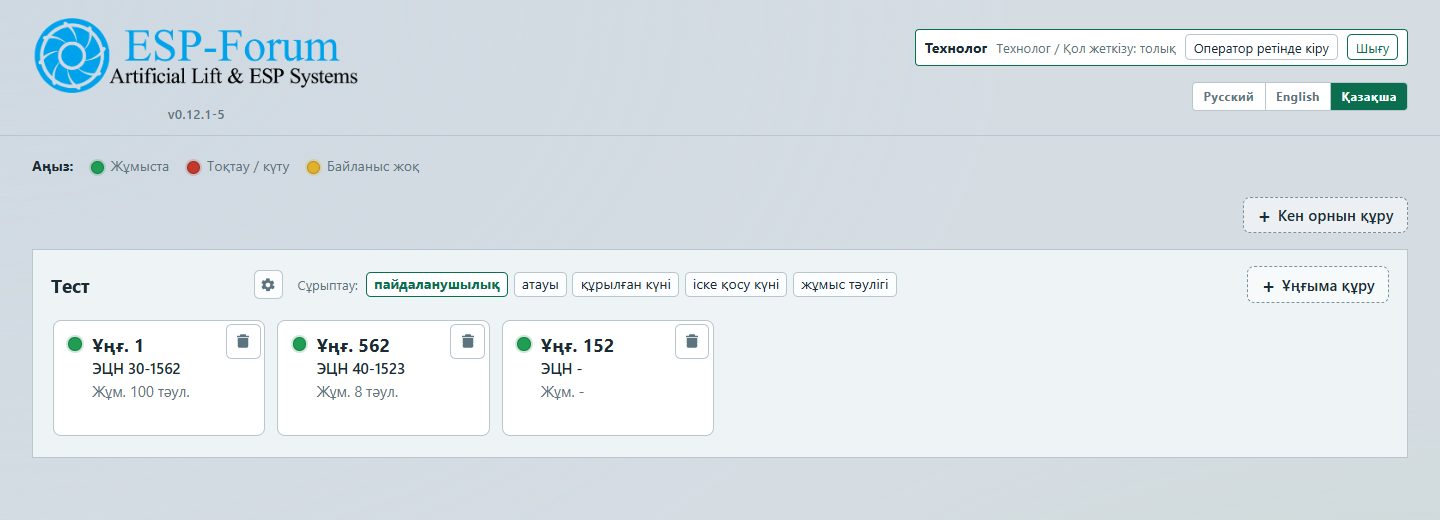

Кен орындары мен ұңғыма плиткалары бар басты бет. Рөлдер: оператор, технолог, әкімші. Әр пайдаланушы тек өз кен орындарын көреді. Құпия сөзбен кіру. Әкімші мен технолог үшін екі факторлы аутентификацияны әкімші серверде қосады.
Ұңғыма тақтайшасы модеммен байланыс күйін және СУ жауабын көрсетеді. Ұңғыма атауының астында 24 сағаттық қателер журналы қолжетімді.
Іске қосу, тоқтату және қондырғыларды өзгерту интерфейс тіліндегі сөзді енгізу арқылы расталады. Кездейсоқ басу СУ-ға кетпейді.
Әкімші кім кіргенін, СУ-ны басқарғанын және баптауларды өзгерткенін көреді. Жазбалар бірнеше жыл сақталады.
Ұңғыманы іске қосу және тоқтату, себебі СУ-дан, барлық тоқтаулар немесе тек қорғаныс бойынша. Әкімшіге модеммен байланыстың жоғалуы, қалпына келуі және сервер күйі де келеді. Әр пайдаланушы Telegram-ды өзі байлап, оқиғалар мен тілді таңдайды. Әдепкіде бәрі өшірулі.
Ұңғыма журналында және мұрағатты жүктеуде СУ уақытын, сервер уақытын немесе басқа белдеуді таңдауға болады. Таңдау пайдаланушы үшін сақталады.
Басты бетте әкімші дискілердегі бос орынды және күнделікті резервтік көшірме нәтижесін көреді.
Сервер күн сайын деректер мен баптаулардың көшірмесін сақтайды. Қысқа мерзімді трендтер көшірмеге кірмейді.
Сұрау кәсіпшіліктегі GSM/GPRS желілеріне есептелген. Интерфейс берілетін деректер көлемін барынша азайтады. Ортақ RS-485 желісінде жұмыс істеп тұрған сұрау жүйесімен бірлескен жұмыс қолдау көрсетіледі.
Компьютерге, планшетке және смартфонға арналған веб-интерфейс. Тілдер: қазақ, орыс, ағылшын.
Жиынтықта Электон, ИРЗ, Новомет, Борец, Триол, Эталон, Регион, Centrilift және басқа да СУ-ға арналған дайын регистр карталары бар. Басқа Modbus картасы бар СУ үшін профиль өндіруші құжаттамасы бойынша қосылады. Нақты микробағдарлама нұсқасымен үйлесімділік зерттеу кезінде тексеріледі.
| Қайда жұмыс істейді | Жеткізуші серверінде. Тапсырыс берушіге өз сервері қажет емес |
|---|---|
| Қызмет көрсету | Жаңарту мен сервер пайдалануын жеткізуші орындайды. Тапсырыс берушіде серверді ұстау шығыны жоқ |
| Жетілдірулер | Жетілдіру өтінімдері қысқа мерзімде орындалады: сервер мен әзірлеу бір орындаушыда |
| Қорғау | HTTPS сертификатпен, құпия сөзбен кіру, артықшылықты рөлдер үшін екі факторлы аутентификация |
| Технологтың жұмыс орны | Заманауи браузер. Бағдарлама орнату қажет емес |
